Main Technology nta
1) Kev ua haujlwm txawj ntse: Cov cuab yeej no siv PLC ntse sib tham sib system, uas yog tswj los ntawm 15 nti kov npo thiab PLC, ua haujlwm tag nrho, ib nrab tsis siv neeg lossis manually. Tus phooj ywg visualized kev khiav hauj lwm interface yog nruab nrog cov ntaub ntawv input thiab tso zis ntaus ntawv.

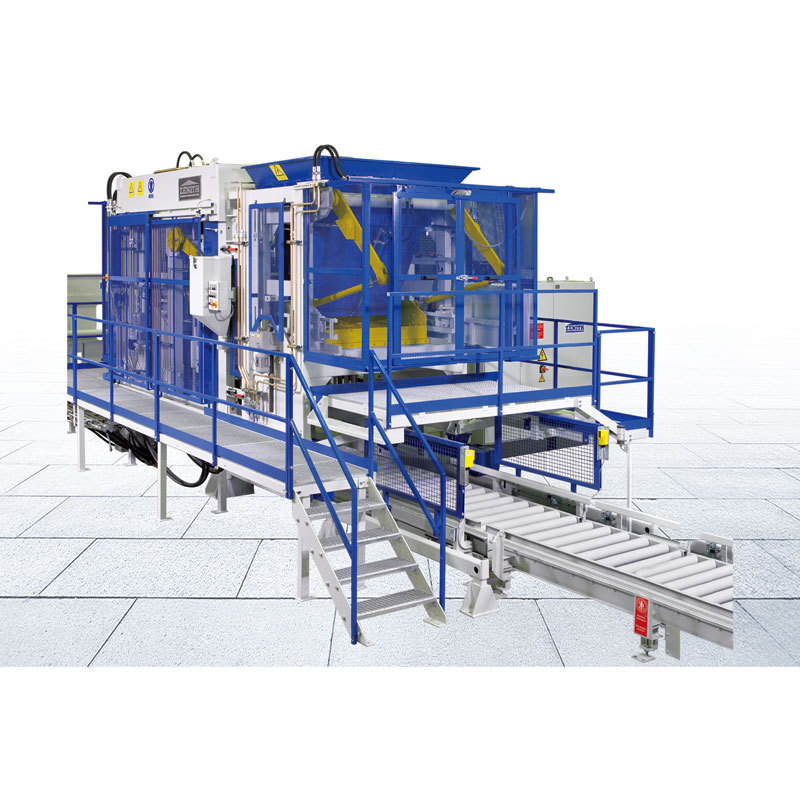

2) Lub laj kab dov conveyor txoj siv: Qhov no Zenith 844SC Paver Block Tshuab siv dov conveyor siv, featuring nrog raug txav, du tsav, ruaj khov, tsis tshua muaj suab nrov, tsis ua hauj lwm tus nqi, ntev kev pab cuam lub neej, thiab lwm yam. muab kev tiv thaiv zoo tshaj plaws rau cov neeg ua haujlwm.
3) Kev hloov pauv sai sai: Los ntawm cov kab ke no, lub tshuab teeb tsa cov txheej txheem pwm coefficient. Lub kaw lus no muaj lub luag haujlwm ntawm kev ntsuas lub tshuab nrawm nrawm, nrawm tamper lub taub hau hloov cuab yeej thiab hluav taws xob tswj qhov siab ntawm cov khoom noj, kom ntseeg tau tias ntau yam pwm tuaj yeem hloov tau ntawm qhov ceev tshaj plaws.
4) Adjustable vibration table: Qhov siab ntawm lub rooj vibration tuaj yeem hloov kho kom tau raws li qhov yuav tsum tau ua ntawm cov khoom sib txawv. Cov khoom siv txheem tuaj yeem tsim cov khoom nrog qhov siab ntawm 50-500mm. Peb tuaj yeem tsim cov khoom nrog qhov siab tshwj xeeb siv pwm tshwj xeeb raws li cov neeg siv khoom xav tau.
5) Kev pub mis kom raug: Lub feeder yog tsim los ntawm silo, phau ntawv qhia lub rooj, pub tsheb thiab qib ncej. Qhov siab ntawm cov lus qhia kev sib tw los tiv thaiv lub rooj tsav tsheb tuaj yeem hloov kho thiab cov swb tsheb ciav hlau tuaj yeem ua haujlwm thiab txav mus los
meej. Lub zog ncej thiab ambilateral pub tsheb ntawm tus pas nrig tsav yog tsav los ntawm hydraulic siab, thiab tus pas nrig txuas yog adjustable, kom ntseeg tau tias lub tsheb noj ntawm kab rov tav txav.
Technical Data
1) Thaiv specifications thiab cov khoom siab
Qhov siab tshaj plaws | 500 hli |
Yam tsawg kawg nkaus | 50 hli |
Max. qhov siab ntawm cib pawg | 6 40mm |
Max.production cheeb tsam | 1,240 * 10,000 hli |
Pallet loj (standard) | 1,270 * 1,050 * 125mm |
Hopper ntim ntawm cov khoom siv hauv paus | Txog 2100L |
2) Tshuab parameter
Tshuab hnyav | |
Nrog cov khoom siv pigments | Txog 14T |
Nrog conveyor, kev khiav hauj lwm platfom, hydraulic chaw nres tsheb, pallet warehouse, thiab lwm yam | Txog 9T |
Tshuab loj | |
Max tag nrho ntev | 6200 hli |
Max.tag nrho qhov siab | 3000 hli |
Max. dav dav | 24 70mm |
Tshuab technical parameters / zog noj | |
Vibrating system | 2 ntu |
Vibration rooj | Max. 80 KN |
Sab saum toj vibration | Max. 35 KN |
Hydraulic system: composite voj | |
Tag nrho ntws | 83l j os |
Kev khiav hauj lwm siab | 18 MPa |
Kev siv hluav taws xob | |
Max zog | 50 kWm |
Tswj qhov system | SIEMENS S7-300 (CPU 315) |
Zenith 844 Tshuab Layout
Muaj Peev Xwm Ntau Lawm
Thaiv Hom | Qhov Loj (mm) | Duab | Qty/Cycle | Lub Sijhawm Sijhawm | Kev Muaj Peev Xwm Ntau Lawm (Rau 8hs) |
Rectangular Paver | 200 * 100 * 60 hli | 54 | 28s ib | 1,092m 2 | |
Rectangular Paver (tsis muaj facemix) | 200 * 100 * 60 hli | 54 | 25s ib | 1,248m 2 | |
UNI Pavers | 225 * 1125 * 60-80 | 40 | 28s ib | 1,040m 2 | |
Curstone | 150 * 1000 * 300 hli | 4 | 46s ib | 2,496 ib |
